Назначение и область применения

Тепловычислитель является средством измерений, обеспечивающим взаимные расчеты между потребителями и поставщиками тепловой энергии.
Тепловычислитель используется в составных теплосчетчиках для открытых и закрытых систем теплоснабжения, где он способен обслуживать одновременно шесть трубопроводов с водой, конденсатом, перегретым паром, сухим или влажным насыщенным паром. Учет может вестись по трем потребителям тепловой энергии.
Дополнительно СПТ961М может выполнять функции вычислителя для четырехконтурного регулятора теплоснабжения и ГВС Интегрированные функциональные возможности тепловычислителя обеспечивают комплексное решение широкого круга задач:

• коммерческий учет потребления тепловой энергии и массы воды, перегретого и насыщенного пара;
• контроль режимов теплопотребления;
• регулирование теплопотребления;
• организация систем диспетчеризации и контроля потребления тепловой энергии и теплоносителя.

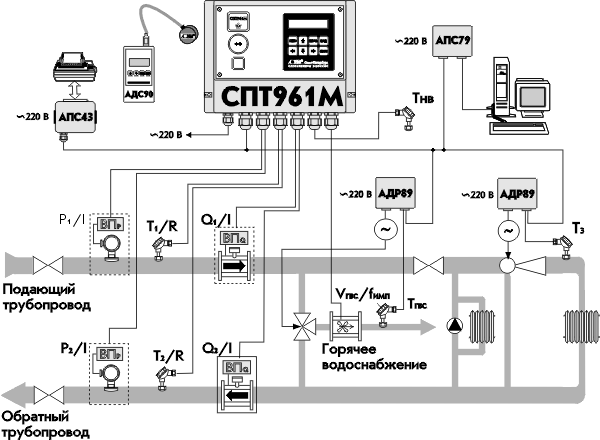

Рис. Пример организации учета тепловой энергии на базе СПТ961M

Соответствие стандартам

Прибор соответствует ГОСТ Р 51649-2000 "Теплосчетчики для водяных систем теплоснабжения. Общие технические условия". В основу алгоритмов вычисления тепловой энергии и массы теплоносителя положены нормативные документы:

• Правила учета тепловой энергии и теплоносителя;
• МИ 2412. ГСИ. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя;
• МИ 2451. ГСИ. Паровые системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя.

Значения физических характеристик теплоносителя (энтальпия, показатель адиабаты, плотность, вязкость) определяются в соответствии с МИ 2412 и МИ 2451.
В случае применения метода переменного перепада давления вычисление массового расхода теплоносителя выполняется согласно ГОСТ 8.563.1 или РД 50-411, в зависимости от типа сужающего устройства.
Прибор поддерживает работу с напорными устройствами типа Annubar и сужающими устройствами переменного сечения типа Gilflo.

Функциональные возможности

Тепловычислитель рассчитан на работу совместно с датчиками расхода, объема, перепада давления, давления и температуры. К тепловычислителю могут быть одновременно подключены:

• тринадцать преобразователей с выходным сигналом тока 0-5, 0-20 или 4-20 мА;
• шесть преобразователей с выходным числоимпульсным или частотным сигналом 0-5 кГц;
• семь термопреобразователей сопротивления с характеристикой 50П, 100П, 50М, 100М.

На неиспользуемые для учета тепловой энергии входы могут быть подключены дополнительные датчики, например, датчики температуры наружного воздуха, дополнительные контрольные датчики давления или перепада давления; двухпозиционные датчики сигнализации и т.п.

Прибор имеет один двухпозиционный выход для сигнализации о различных нештатных ситуациях.

Тепловычислитель осуществляет непрерывный контроль входных электрических сигналов и параметров потока теплоносителя. Любые недопустимые отклонения параметров и сигналов от нормы фиксируются в архиве нештатных ситуаций с привязкой по времени.

Существенным достоинством тепловычислителя является наличие режима компенсации смещения "нуля" датчиков давления и перепада давления, который позволяет выполнять их оперативную подстройку на месте эксплуатации без доступа к органам регулировки.

Введением специальной уставки полностью исключается влияние эффекта "самохода".
Средние и суммарные значения измеряемых и вычисляемых параметров заносятся в архивы, причем, с привязкой к расчетному дню и часу. Всего существует три типа таких архивов, имеющие различную глубину хранения:

• часовые архивы - 960 ч;
• суточные архивы - 366 сут.;
• месячные архивы - 24 мес.

В специальных архивах ведется учет полного времени работы и перерывов электропитания.

Важным свойством тепловычислителя является высокая надежность хранения информации - все архивы размещаются в энергонезависимой памяти и сохраняются в течение 12 лет при отключенном питании. Даже при самых неблагоприятных условиях эксплуатации, которые могут привести к частичной или полной потере работоспособности тепловычислителя, наличие "почасовых слепков" его состояния позволяет восстановить всю информацию об узле учета с точностью до одного часа.

Текущие и архивные значения всех измеряемых параметров и результатов вычислений всегда могут быть выведены на табло тепловычислителя и на персональный компьютер.
Для исключения несанкционированного изменения данных используется защищенный режим работы тепловычислителя, при котором функция ввода блокируется.

При работе в составе регулятора Управление исполнительными механизмами осуществляется через специальные адаптеры, которые связаны с СПТ961М по последовательному интерфейсу. Адаптеры могут использоваться также для измерения температуры теплоносителя в подающем трубопроводе после смесителя.

Развитые коммуникационные возможности тепловычислителя обеспечиваются интерфейсами:

• RS485. Это магистральный системообразующий интерфейс, предназначенный для объединения приборов фирмы ЛОГИКА в информационную сеть. Обмен данными между компьютером и приборами поддерживается программным комплексом верхнего уровня СПСеть^®, а аппаратное сопряжение обеспечивается с помощью адаптеров АПС79, АПС69, АПС69М.1 или АПС69М.2;
• RS232C. Этот интерфейс ориентирован, в основном, на подключение модема. В некоторых вариантах служит для непосредственного подключения компьютера или принтера с последовательным портом;
• IEC1107. Посредством этого оптического интерфейса к тепловычислителю подключается специальное устройство сбора данных либо переносный компьютер при помощи адаптера АПС70. В последнем случае для считывания накопленных отчетов используется программа, которая прилагается к каждому тепловычислителю. В качестве устройства сбора накопленных отчетов может выступать подключаемый через специальный адаптер принтер с последовательным интерфейсом;
• последовательный четырехпроводный интерфейс для связи с адаптерами исполнительных механизмов регулятора.

Принтер с интерфейсом CENTRONICS подключается к магистрали RS485 посредством адаптера АПС43 или АПС44.

Метрологические характеристики

Основная погрешность не превышает:
          ± 0,05/0,1 % (приведенная) - по показаниям расхода, давления и перепада давления при работе с токовыми входными сигналами;
          ± 0,05 % (относительная) - по показаниям расхода при работе с числоимпульсными входными сигналами;
          ± 0,1/0,15 °C (абсолютная) - по показаниям температуры.

Эксплуатационные показатели

Температура окружающего воздуха от минус 10 до 50 °C.
Относительная влажность 95 % при 35 °C.
Степень защиты от воды и пыли IP54.
Габаритные размеры 244x220x70 мм.
Электропитание 220 В ± 30 %, 50 Гц.
Потребляемая мощность 7 В·А.
Срок службы 12 лет.
Межповерочный интервал 4 года.
