Назначение и область применения
Корректор является средством измерений, обеспечивающим взаимные
расчеты между потребителями и поставщиками природного газа. Корректор
используется в составе узлов учета природного газа, где он может
обслуживать одновременно три трубопровода. Интегрированные функциональные
возможности корректора обеспечивают комплексное решение широкого
круга задач:
- коммерческий учет потребления и отпуска природного газа;
- контроль технологических параметров потока газа;
- организация систем диспетчеризации и контроля потребления
газа.

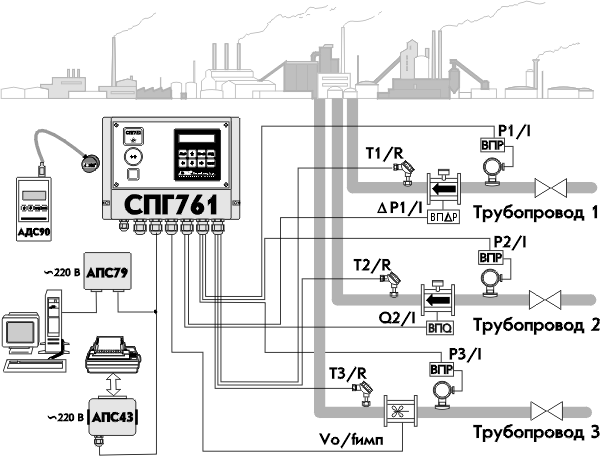

Применение корректора с выводом данных на персональный компьютер,
принтер и считывающее устройство показано на рисунке.
|
Рис. Пример построения
узла учета природного газа на базе СПГ761 |
Соответствие стандартам
Корректор соответствует требованиям "Правил учета газа" и "Правил
поставки газа потребителям РФ". Уравнения вычислений расхода природного
газа, реализованные в корректоре, соответствуют ГОСТ 8.563.1 -
ГОСТ 8.563.3, вычисления физических характеристик газа выполняются
согласно ГОСТ 30319.0 - ГОСТ 30319.3. Приведение значений расхода
и объема газа к стандартным условиям осуществляется в соответствии
с ПР 50.2.019.
Функциональные возможности
Корректор рассчитан на работу совместно с датчиками расхода,
объема, перепада давления, давления и температуры газа, а также
плотномерами и калориметрами. В качестве датчиков к корректору
могут быть одновременно подключены:
- восемь преобразователей с выходными сигналами тока 0-5, 0-20
или 4-20 мА;
- три преобразователя с выходными частотными или числоимпульсными
сигналами 0-1000 Гц;
- три термопреобразователя сопротивления с характеристиками
50П, 100П, 50М и 100М.
Корректор осуществляет непрерывный контроль входных электрических
сигналов и параметров потока газа. Любые недопустимые отклонения
параметров и сигналов от нормы фиксируются в архиве диагностических
сообщений с привязкой по времени.
Существенным достоинством корректора является наличие режима компенсации
смещения "нуля" и "диапазона" датчиков давления и перепада давления,
который позволяет выполнять их оперативную подстройку на месте эксплуатации
без доступа к органам регулировки. Введением специальной уставки
полностью исключается влияние эффекта "самохода".
Средние и суммарные значения измеряемых и вычисляемых параметров
заносятся в архивы, причем, с привязкой к расчетному дню и часу.
Всего существует четыре типа таких архивов, имеющие различную глубину
хранения:
- часовые архивы - 960 ч;
- суточные архивы - 366 сут.;
- декадные архивы - 12 мес.;
- месячные архивы - 24 мес.
В специальном архиве ведется учет полного времени работы и перерывов
электропитания.
Важным свойством корректора является высокая надежность хранения
информации - все архивы размещаются в энергонезависимой памяти и
сохраняются в течение 12 лет при отключенном питании. Даже при самых
неблагоприятных условиях эксплуатации, способных привести к потере
работоспособности корректора, наличие "почасовых слепков" его состояния
позволяет восстановить всю информацию об узле учета с точностью
до одного часа.
Текущие и архивные значения всех измеряемых параметров и результатов
вычислений всегда могут быть выведены на табло корректора и на персональный
компьютер.
Для исключения несанкционированного изменения данных используется
защищенный режим работы корректора, при котором функция ввода блокируется.
Развитые коммуникационные возможности корректора обеспечиваются
интерфейсами:
- RS485. Это магистральный системообразующий интерфейс, предназначенный
для объединения приборов фирмы ЛОГИКА в информационную сеть.
Обмен данными между компьютером и приборами поддерживается программным
комплексом верхнего уровня СПСеть®, а аппаратное
сопряжение обеспечивается с помощью адаптера АПС79 или АПС69;
- RS232C. Этот интерфейс ориентирован, в основном, на подключение
модема. В некоторых вариантах служит для непосредственного подключения
компьютера или принтера с последовательным портом;
- IEC1107. Посредством этого оптического интерфейса к корректору
подключается специальное устройство сбора данных либо переносный
компьютер при помощи адаптера АПС70. В последнем случае для
считывания накопленных отчетов используется программа, которая
прилагается к каждому корректору. В качестве устройства сбора
отчетов может выступать подключаемый через специальный адаптер
принтер с последовательным интерфейсом.
Принтер с интерфейсом CENTRONICS подключается к магистрали RS485
посредством адаптера АПС43 или АПС44.
Метрологические характеристики
Основная погрешность не превышает:
± 0,1/0,15% (приведенная) - по показаниям расхода, давления и
перепада давления при работе с токовыми входными сигналами;
± 0,05% (приведенная) - по показаниям расхода при работе с числоимпульсными
входными сигналами;
± 0,1/0,15 °C (абсолютная) - по показаниям температуры.
Эксплуатационные показатели
Температура окружающего воздуха от минус 10 до 50 °C.
Относительная влажность 95% при 35 °C.
Степень защиты от воды и пыли IP65.
Габаритные размеры 244x220x70 мм.
Электропитание 220 В ± 30%, 50 Гц.
Потребляемая мощность 7 В·А.
Срок службы 12 лет.
Межповерочный интервал 4 года.
Гарантия - 5 лет.
Сведения о сертификации
Корректор СПГ761 зарегистрирован в Госреестре СИ под № 17934-98.
Сертификат об утверждении типа № 5740. |
