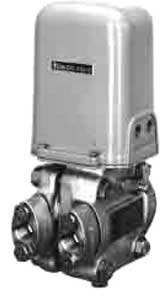

Датчики перепада давления Y/13A принадлежат к серии Р10 и
предназначены для измерения перепада давления и получения
пропорционального пневматического выходного сигнала.
Позволяют измерять перепад при статическом давлении до 42
МПа.
Датчики могут комплектоваться трех-вентильными блоками, встроенными
диафрагмами расхода, выносными мембранами.
По желанию заказчика датчик может калиброваться в Па, кгс/см2,
бар, psi.
Прибор может поставляться с регулятором давления питающего
воздуха, что позволяет запитывать датчик от магистрали с давлением
от 0,2...1 МПа.
- Измеряемые среды: газ, пар, жидкость.
- Температура измеряемой среды -40...120°С.
- Пределы измерения, перенастройки шкалы и погрешность измерения
| |
Пределы измерений,
кПа |
Пределы перенастройки
шкалы, кПа (стандарт / заказ) |
Погрешность, % шкалы |
| нижний |
верхний |
| М |
-51. ..51 |
5/2,5 |
51/25 |
0,5 |
| Н |
-210.. .210 |
50/25 |
210/105 |
0,5. ..0,7 |
- Пределы статического давления
- Y/13A.Y/13A1: 10МПа;
- Y/13HA: 41 МПа.
- Выходы: пневматический: 20...100кПа.
- Температура окружающей среды: -40...120°С.
- Питание: давление подводимого воздуха:
- без регулятора: 140 кПа;
- срегулятором: 0,2...1 МПа; потребление:
0,5 м3/час при 0°С, 101 кПа.
- Встроенные функции:
- регулировка шкалы;
- регулировка нуля (по заказу)
- Материал конструкции, контактирующий с измеряемой средой:
нержавеющая сталь.
- Монтаж: на 2" трубе.
- Внесены в ГОСРЕЕСТР
| Измерение: |
пневмо-электрический преобразователь PI200, преобразователи
сигналов JUXTA VJ |
| Регистрация: |
Станция сбора данных DX100/DX200, система сбора данных
DARWIN (DA100, DC100, DR130/DR230/DR240) |
| Калибровка: |
цифровые манометры МТ210/МТ220, стандарт давления
МС100 |
|
|
|
|
 |
