Преобразователи расхода жидкости ультразвуковые SDU
– 1
Предназначены для измерения расхода
жидкости, протекающей в закрытом трубопроводе, и
преобразования в пропорциональный ему нормированный
электрический сигнал. Вместе с вычислителям, который
имеет вход нормированных cигналов, могут использоваться
для измерения количества различных протекших жидкостей
(в теплосчётчиках или системах учёта). Вместе с
вычислителям, который имеет вход нормированных cигналов,
могут использоваться для коммерческого учёта различных
жидкостей, (напр., теплофикационной воды, питьевой воды,
технической воды, стоков, молочных продуктов и т.п.) (в
качестве составной части теплосчетчиков и счётчиков
жидкостей) в котельных, жилых домах, на предприятиях, в
организациях и пр.
Технические данные:
- По метрологическим характеристикам
преобразователь расхода жидкости соответствует классу 2 (или
1) по EN 1434, классу В (или С) по ГОСТ Р 51649-2000.
- Температура измеряемой жидкости - от 0 oC до 150 oC.
- Может считывать результаты измерения
посредством цифрового интерфейса.

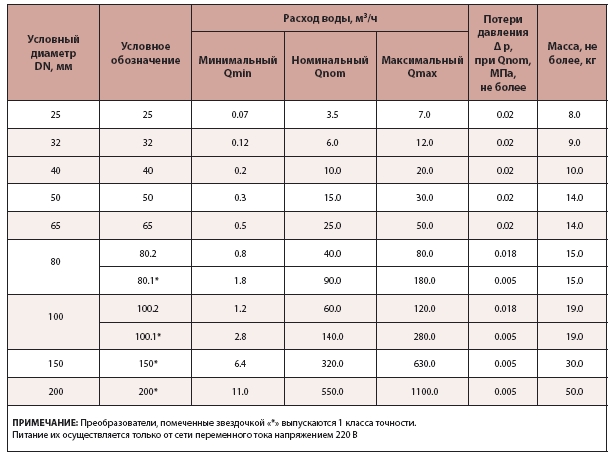

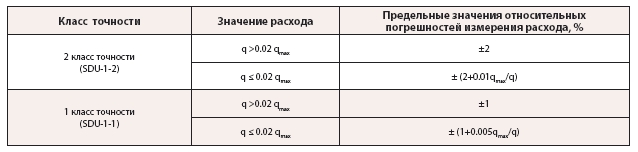

Пределы допускаемой относительной
погрешности измерения обьема, в зависимости от класса точности
преобразователя, значения измеряемого расхода q и
максимального расхзода qmax:
- Значения импульсов импульсного выхода
подбираются из ряда:
- (0.01... 10) л/имп. (для
преобразователей DN (25 ... 32))
- (0.1...100) л/имп. (для
преобразователей DN (40 ... 80))
- (1... 10) л/имп. (для
преобразователей DN (100 ... 200))
- При отдельном заказе, преобразователи
расхода могут дополнительно комплектоваться выходом расхода
и интерфейсом последовательной связи (только для
преобразователей с питанием от сети с напряжением ~220 В)
- Имеется режим авто диагностики
- Питание преобразователя осуществляется от
сети переменного тока напряжением (220 +22/-33) В, частотой
(50±1) Гц (по отдельному заказу - 36 В (+ 10/-15) %, 24 В (+
10/-15) %, или от батареи 3.6 В (6 Ач для 6 лет непрерывной
работы)
- Потребляемая мощность:
- не более 6 VA при питании от 220 В
- не более 0.36 VA при питании от батареи
3.6 В
- Длины прямых участков трубопровода
(внутренный диаметр которого не должен отличатся от
условного диаметра преобразователя DN более чем ± 4 %) до и
после преобразователя расхода должны быть:
- для преобразователей 2 класса точности
(SDU-1-2):
- до преобразователя - не менее 3 DN
для DN (25...40) и не менее 5 DN для DN (50...200)
- после преобразователя - не
видвигается для DN (25...40) и не менее 3 DN для DN
(50...200)
- для преобразователей 1 класса точности
(SDU-1-1):
- до преобразователя - не менее 10 DN
- после преобразователя - не менее 3 DN
- Средний срок службы не менее 12 лет
- Условия эксплуатации преобразователей
расхода:
- температура окружающей среды от 5 oC до 55 oC
- относительная влажность воздуха до 93 %
- атмосферное давление от 86 кПа до
106.7 кПа
температура измеряемой среды от 0 oC до 150 oC
давление до 1.6
МПа
- Степень защиты IP65
- Преобразователи расхода устойчивы к
воздействию внешнего магнитного поля до 400
А/м
Габаритные размеры:

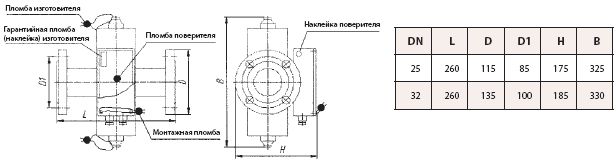

 Измерительный участок для преобразователей
с DN 25, DN 32

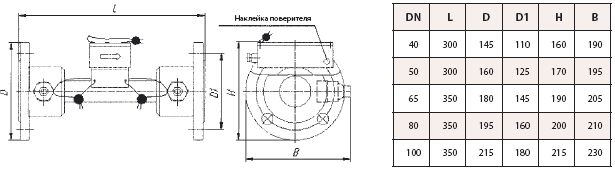

 Измерительный участок для преобразователей
с DN 40, DN 50, DN 65, DN 80.3, DN 100.3

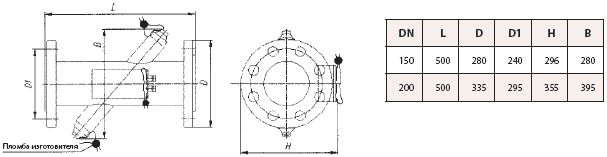

Измерительный участок для преобразователей
1-ого класса точности с DN 80.1, DN 100.1, DN
150, DN 200. Габаритные, установочные и присоединительные
размеры преобразователя расхода жидкости
SDU-1.
