АКВТ-01 - стационарный газоанализатор кислорода в отходящих газах

Газоанализатор предназначен для непрерывного автоматического измерения концентрации свободного кислорода в отходящих газах процессов сгорания различных видов топлива и выдачи унифицированного сигнала с целью оптимизации режимов горения.
Область применения: в котлоагрегатах ТЭЦ, ГРЭС, различных котельных, а также в промышленных печах.

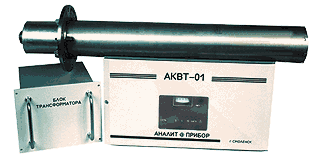

Анализатор состоит: из датчика-зонда, блока обработки информации БОИ и блока трансформатора БТ.
Тип газоанализатора - стационарный.
Принцип работы газоанализатора - электрохимический (на основе ZrO2)
Способ забора пробы - диффузионный.
Основные технические характеристики газоанализатора
Характеристики
|
Значения
|
Примечание
|
Диапазоны измерений О2, % об.:
|
0,1-2; 0,1-5; 0,1-10;
|
переключаемые
|
Абсолютная погрешность, % об.:
|
± 0,08; ± 0,2; ± 0,4;
|
соответственно
|
Время прогрева, мин, не более
|
60
|
|
Параметры измеряемого газа:
температура, ° С
влагосодержание, % об., не более
содержание пыли, г/м3, не более
разряжение, мм вод. ст.
|
300 - 900
20
50
50-200
|
|
Унифицированный выходной сигнал, мА
|
0-5 и 4-20
|
|
Максимальное расстояние от датчика-зонда до БОИ, не более, м
|
100
|
|
Питание, В
|
220
|
|
Потребляемая мощность, ВА
|
250
|
|
Габаритные размеры, мм: БОИ
датчика
блока трансформатора
|
400х220х150
160хL
247х200х160
|
L= 900;1530
|
Масса, кг, не более: БОИ
датчика
блока трансформатора
|
6
9 (14)
10,9
|
L= 900 мм (1530 мм) |
Срок службы, лет, не менее:
|
5
|
|
Достоинства газоанализатора:
- Погружной датчик
- Применение газоанализатора без блока пробоподготовки
Комплект поставки:
Газоанализатор в т.ч., датчик-зонд, блок обработки информации БОИ, блок трансформатора БТ, комплект монтажных частей, комплект ЗИП, эксплуатационная документация.
Для поверки газоанализатора, за отдельную плату поставляется: баллон с поверочной газовой смесью, вентиль точной регулировки ВТР, индикатор расхода ИР.
Монтажные схемы для газоанализатора АКВТ-01
Сертификат соответствия на газоанализаторы АКВТ-01
Разрешение на применение газоанализаторов АКВТ-01
Сертификат об утверждении типа средства измерения на газоанализаторы АКВТ-01 |
