СТМ-30 - сигнализатор гоючих газов

Предназначен для автоматического непрерывного контроля довзрывоопасных концентраций многокомпонентных воздушных смесей горючих газов и паров.
Область применения: в процессе нефте- и газодобычи, на нефте- и газопроводах; на объектах газовых хозяйств, в автомобильных хозяйствах, на заправках; на промышленных предприятиях (окрасочные участки, канализация, котельные); на производствах лаков и красок; на складах ГСМ (в портах, на ж/д, нефтебазах и т.д.); на танкерах и других судах речных и морских пароходств.
Тип газоанализатора - стационарный.
Принцип работы - термохимический.
Основные технические характеристики
Характеристики
|
Значения
|
Примечание
|
Диапазон измерения:
% НКПР
% об. (по метану)
|
0 ¸ 50
0 ¸ 2,5
|
для СТМ-30-30,
СТМ-30-31 |
Диапазон показаний,
% НКПР
% об. (по метану)
|
0 ¸ 100
0 ¸ 5,0
|
для СТМ-30-30,
СТМ-30-31 |
Стандартная
установка порогов,
% НКПР
%об. (для СТМ-30-30, СТМ-30-31)
|
1-й 2-й
7 11
1 2
|
пороги регулируемые
|
Основная абсолютная
погрешность, % НКПР, не более:
для измерения
для сигнализации
|
по метану
± 5
± 0,25 %об.
± 2,5
± 0,1%об.
|
для СТМ-30-30, СТМ-30-31
для СТМ-30-30, СТМ-30-31
|
Время срабатывания
сигнализации, с, не более |
7
|
по уровню 0,6
|
Выходной
унифицированный сигнал, мА
цифровой
|
4 – 20
RS232, RS485
|
нагрузка не более 500 Ом
с БОИ
|
Температура
окружающей среды, ° С:
для БСиП и БОИ
для блока датчика: с цифровой индикацией
без цифровой индикации
для выносного датчика: высокотемпературный
с принудительной подачей
|
1 ¸ +50
-40 ¸ + 50
-20 ¸ + 50
-60 ¸ + 50
1 ¸ + 150
1 ¸ +50
|
для СТМ-30-30, СТМ-30-31
|
Срабатывание
“сухих” контактов реле при срабатывании сигнализации: предварительной
аварийной
неисправности
|
одна группа
две группы
одна группа
|
|
Длина линии связи
БСиП с блоком датчика, м, не более: |
1 000
|
с R жилы не более
10 Ом |
Число проводников
линии связи |
3
|
2 с цифровой
индикацией |
Питание, В:
переменное
резервное постоянное
|
220
24
|
модиф. с циф. индикацией
|
Потребляемая
мощность, ВА, не более |
10
|
|
Габаритные размеры,
мм:
для БОИ
для БСиП
для блока датчика
для выносного датчика
с принудительной подачей
|
303х118х230
303х56х230
183х106х100
64х72х36
260х106х100
|
Масса, кг, не более:
2,2
1,9
1,5
0,4
2,5
|
Срок службы, лет,
не менее |
10
|
|
Датчики выполнены во взрывобезопасном исполнении с маркировкой по взрывозащите 1ЕхdibIICT6(T3) (для СТМ-30-30, СТМ-30-31 1ЕxdibIIAT4); блоки датчиков выполнены во взрывобезопаснои исполнении с маркировкой по взрывозащите 1ЕxibIICT6 Х ) (для СТМ-30-30, СТМ-30-31 1ЕxibIIAT4 Х); БС и П имеют входную искробезопасную цепь ExibIIC.
Блоки датчиков взаимозаменяемы без регулировки в месте установки и без отключения питания.
Сигнализаторы СТМ-30 состоят из блока сигнализации и питания (БС и П), блока датчика (со встроенным или выносным датчиком) и блока обмена информацией БОИ (с возможностью подключения от 1 до 16 БС и П для модификаций сигнализаторов только с цифровой индикацией).
Исполнения сигнализаторов СТМ-30
модификация |
циф. индик. на БД |
БОИ |
Индикация
на БД |
Cпособ
забора пробы, исполнение датчика |
RS232,
RS485 |
цифр. |
стрел. |
диффуз.
встроен. |
диффуз.
вынос. |
диффуз.
высокотемп. |
принудит.
встроен.
|
СТМ-30 |
+
|
+
|
+
|
|
+
|
|
|
|
+
|
СТМ-30-01 |
+
|
|
+
|
|
+
|
|
|
|
|
СТМ-30-02 |
+
|
+
|
+
|
|
|
+
|
|
|
+
|
СТМ-30-03 |
+
|
|
+
|
|
|
+
|
|
|
|
СТМ-30-04 |
+
|
+
|
+
|
|
|
|
|
+
|
+
|
СТМ-30-05 |
+
|
|
+
|
|
|
|
|
+
|
|
СТМ-30-06 |
+
|
+
|
+
|
|
|
|
+
|
|
+
|
СТМ-30-07 |
+
|
|
+
|
|
|
|
+
|
|
|
СТМ-30-30 |
+
|
+
|
+
|
|
|
+
|
|
|
+
|
СТМ-30-31 |
+
|
|
+
|
|
|
+
|
|
|
|
СТМ-30-50 |
|
|
|
|
+
|
|
|
|
|
СТМ-30-51 |
|
|
|
|
|
+
|
|
|
|
СТМ-30-52 |
|
|
|
|
|
|
+
|
|
|
СТМ-30-53 |
|
|
|
|
|
|
|
+
|
|
СТМ-30-54 |
|
|
|
+
|
+
|
|
|
|
|
СТМ-30-55 |
|
|
|
+
|
|
+
|
|
|
|
СТМ-30-56 |
|
|
|
+
|
|
|
+
|
|
|
СТМ-30-57 |
|
|
|
+
|
|
|
|
+
|
|
Сигнализаторы имеют световую сигнализацию при достижении пороговых концентраций горючих газов или неисправности датчика.
СТМ-30 с цифровой индикацией состоит из:
БД – производят измерения и выдают цифровую индикацию текущей концентрации контролируемых газов по месту установки и передают нормированных сигнал по 2-х проводной линии связи на БС и П.
БС и П – обрабатывает информацию поступающую с БД, имеет цифровую индикацию текущей концентрации контролируемых газов, выдает световой сигнал и замыкает (размыкает) «сухие» контакты реле при достижении пороговых значений концентрации (пороги регулируемые) и неисправности датчика.
БОИ – производит сбор информации с БС и П (от 1 до 16), накопление, хранение и передачу обработанных данных в информационную систему посредствам цифрового интерфейса (RS232, RS 485).
Конструкция сигнализаторов позволяет объединять каналы в единые информационные системы до 99 БОИ (1584 точки контроля) для защиты объектов и упрощает монтаж, обслуживание, поверку и ремонт непосредственно ан объектах.
В случае использования модификаций сигнализаторов с принудительной подачей контролируемой среды необходима линия сжатого воздуха с давлением от 0,25 до 0,6 МПа. Зогрязненность линии сжатого воздуха должна быть не более класса 5 по ГОСТ 17433. Расход контролируемой среды для сигнализаторов с принудительной подачей пробы не менее 48 м/ч.
Комплект поставки:
Оборудование в соответствии с таблицей исполнений СТМ-30, комплект ЗИП и эксплуатационная документация.
Для поверки сигнализаторов за отдельную плату поставляются 4-х литровые баллоны с метановоздушной смесью, вентиль точной регулировки ВТР, индикатор расхода ИР. Для работы в агрессивных средах, содержащих соединения серы, по отдельному заказу поставляются сменные фильтры.
Скачать монтажные схемы для сигнализатора СТМ-30
Разрешение на применение сигнализаторов горючих газов СТМ-30

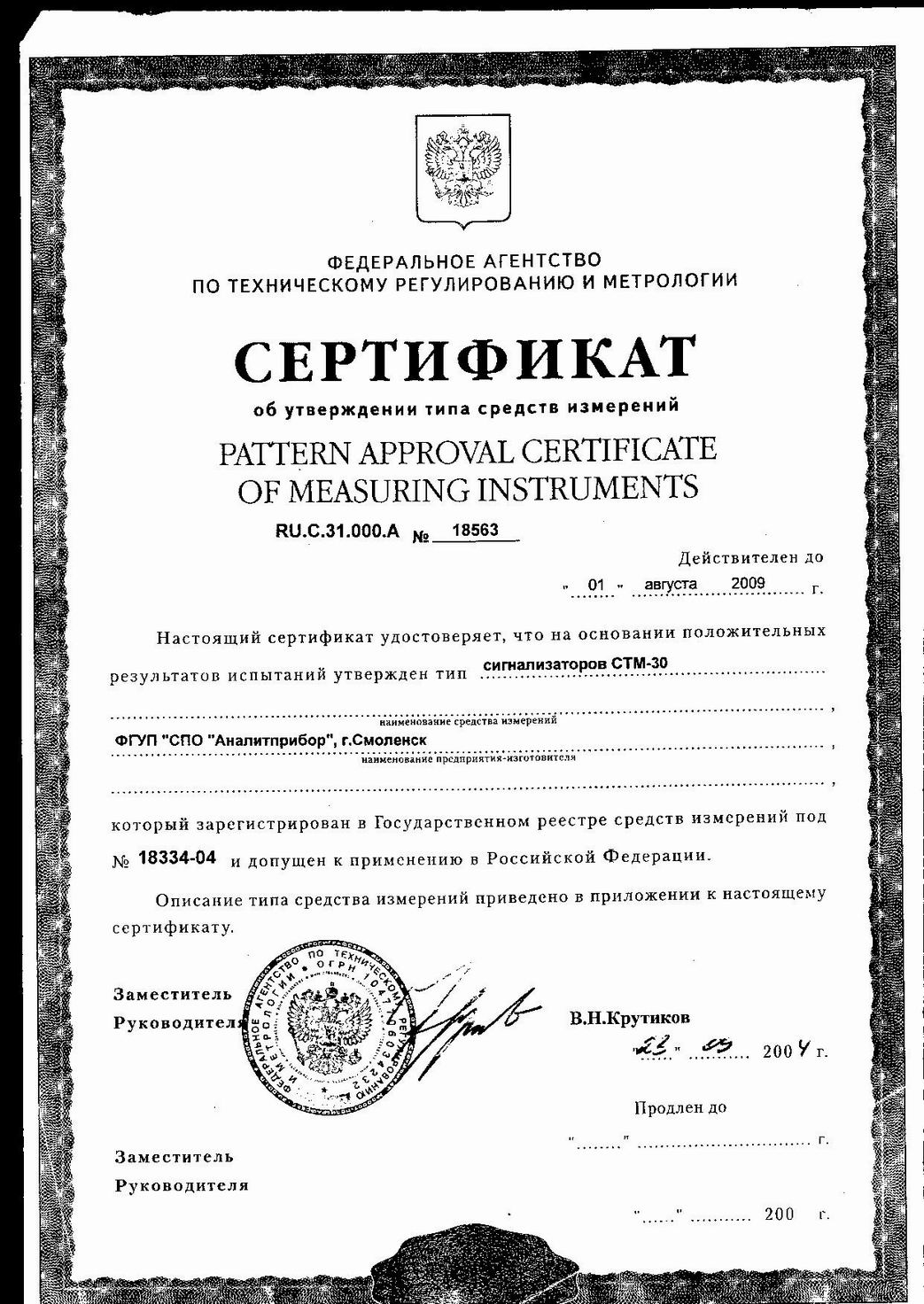

Сертификат об утверждении типа средства измерения на сигнализаторы горючих газов СТМ-30
